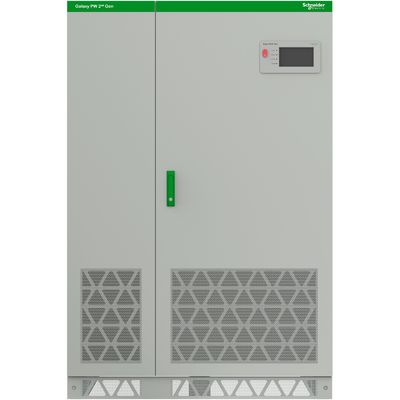

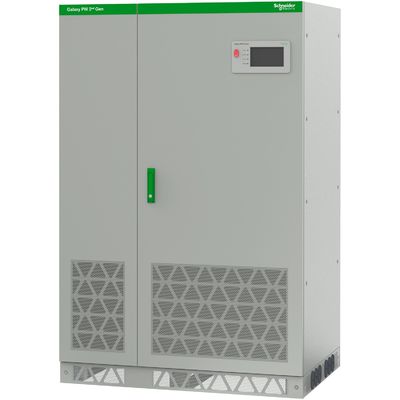

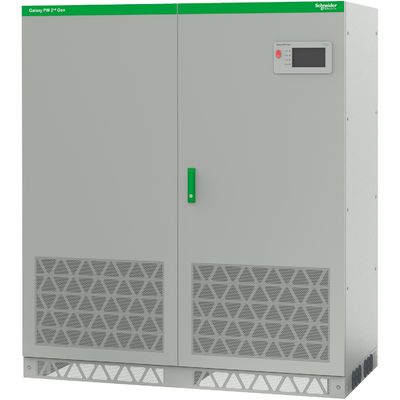

2η Γενιά Galaxy PW UPS 100kVA 400VAC 12 Διορθωτές SCR παλμού με μετασχηματιστή εισόδου

Τόπος καταγωγής	Κίνα
Μάρκα	APC
Πιστοποίηση	CE EAC RCM
Αριθμό μοντέλου	Επικαιροποιημένα συστήματα
Ποσότητα παραγγελίας min	1
Όροι πληρωμής	Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Το WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

Λεπτομέρειες

Χρονοδιάγραμμα	Ειδική παραγγελία - Έκκληση για αναφερόμενους χρόνους προετοιμασίας	Κύρια τάση εισαγωγής	400 V 3 φάσεις
Άλλες τάσεις εισόδου	380 V 415 V	Άλλη τάση εξόδου	Άλλη τάση εξόδου
Δυναμικό μπαταρίας	+/- 216...+/- 300 V	Βάρος	1239 χιλιοστά
Μέγεθος	1800 x 1600 x 800 mm	Τοπολογία	Διπλή μετατροπή on-line
Αποτελεσματικότητα	Μέχρι 96%	Εμφάνιση	LCD
Λιμένες επικοινωνίας	USB, RS232, SmartSlot	Συχνότητα	50/60HZ
Σχήμα	Πύργος
Επισημαίνω	2η γενιά Galaxy PW UPS , Συστήματα ηλεκτρικής ενέργειας 100kVA

Περιγραφή προϊόντων

Χαρακτηριστικά

Το Galaxy PW δεύτερης γενιάς αδιάκοπης τροφοδοσίας (UPS) είναι ένα UPS που έχει σχεδιαστεί για βιομηχανικές εφαρμογές, με τάσεις συνεχούς ρεύματος που κυμαίνονται από 220VDC έως 384VDC.Χρησιμοποιεί αξιόπιστους 6 ή 12 παλμών SCR ευθυγραμμιστέςΗ δεύτερη γενιά UPS του Galaxy PW βασίζεται στην 35ετή εμπειρία της Schneider Electric στον κλάδο των UPS, καθώς και στην προηγμένη τεχνολογία μετατροπής ηλεκτρονικών συστημάτων ελέγχου και ισχύος.βελτιστοποιημένη για αξιοπιστία

Ο ευθυγραμμιστής υιοθετεί 6P ή 12P διόρθωση θυρίστορα
*Υποστηρίζει διπλή είσοδο
*Το πρότυπο TVSS 40kA
*Σύντροφος διακόπτης Schneider
*Περιοχή τάσης εισόδου: 304-456V
*Η τάση συνεχούς ρεύματος: 384VDC
*Δυνατότητα υπερφόρτωσης: 125% για 10 λεπτά, 150% για 1 λεπτό
*Μετασχηματιστής απομόνωσης εξόδου με τυποποιημένη διαμόρφωση μηχανής

Οφέλη

*Συμβατικός ενσωματωμένος μετασχηματιστής απομόνωσης εξόδου
*Το πρότυπο επίπεδο προστασίας IP31, προαιρετικό IP42
*Θερμοκρασία εργασίας 0-50 °C
*Συνηθισμένη μονάδα προστασίας από κεραυνό
*Υποστήριξη DC ψυχρής εκκίνησης

Σενάρια εφαρμογής

*Πετρελαίου, Πετροχημικών και Φυσικού Αερίου
* Μεταλλουργία
*Ηλεκτρικό σταθμό
* Ιατρική
*Ημιαγωγός
*Αεροδρόμιο
*Τροφές και ποτά
* Ναυτιλιακές Υποθέσεις
*Εξόρυξη
* Κέντρο δεδομένων

Σύνοψη
Παρουσίαση	Με βάση τον μετασχηματιστή 100 kVA 3-φασική είσοδος, μονοφασική έξοδος UPS με τεχνολογία SCR 6 παλμών και εσωτερικό λεωφορείο συνεχούς ρεύματος 384 VDC. Ιδανικό για βιομηχανικές εφαρμογές, αυτό το UPS περιλαμβάνει υπηρεσία εκκίνησης 5x8.
Χρονοδιάγραμμα	Ειδική παραγγελία - Έκκληση για αναφερόμενους χρόνους προετοιμασίας

Κύρια
Κύρια τάση εισόδου	380 V 3 φάσεις 415 V 3 φάσεις
Κύρια τάση εξόδου	380 V 3 φάσεις 415 V 3 φάσεις
Άλλη τάση εξόδου	380 V 415 V
Ονομαστική ισχύς σε W	80 kW
Ονομαστική ισχύς σε VA	100 kVA
Τύπος μπαταρίας	Λιθιοϊόν (Λιθιοϊόν) VRLA Νι-Cd (νικέλιο-καδμίου)

Μπαταρίες & Χρόνος Εκτέλεσης
Αποτελεσματικότητα	Δείτε το διάγραμμα αποδοτικότητας
Τετάρτη:	384 V

Γενικά
Αριθμός μονάδας ισχύος	578Α
Επαναχρεωτικό	- Όχι, όχι.

Επιστήμη
Χρώμα	Ελαφρύ γκρι
ύψος	180 εκατοστά
Διάμετρο	160 εκατοστά
Βαθμός	80 εκατοστά
Καθαρό βάρος	1239 κιλά

Εισαγωγή
Συχνότητα δικτύου	45...55 Hz
Μέγιστος σύντομος χρόνος αντίστασης ρεύματος	221 kA
Μέγιστη αντοχή στο ρεύμα βραχυκυκλώματος (Icw)	10 kA
Τύπος προστασίας εισόδου	Διακόπτης κυκλώματος

Αποδόσεις

Μέγιστη ρυθμιζόμενη ισχύς σε W

80 kW

- Ακριβώς.	<2%
Συγχρονισμός της συχνότητας εξόδου (συγχρονισμός με την κύρια συχνότητα)	50 Hz +/- 1 %
Τύπος κύματος	Σινικό κύμα
Ανεξάρτητη τάση εξόδου	+/- 1 %
Η τάση εξόδου THD	< 2% γραμμικό φορτίο και < 4% μη γραμμικό φορτίο
Λειτουργία υπερφόρτωσης	125% 10 λεπτά, 150% 60 λεπτάκ
Μέγιστη ρυθμιζόμενη ισχύς σε VA	100 kVA

Συμμόρφωση
Προδιαγραφές	IEC 62040-3 IEC 62040-1-1 Δελτίο ΕΚ 62040-2 IEC 62040-4 ΙΣΤΑ 2Β)
Πιστοποιητικά προϊόντων	CE

Περιβαλλοντική

θερμοκρασία αέρα περιβάλλοντος για λειτουργία

0...40 °C

Σχετική υγρασία

0...95% μη συμπυκνωτικό

Υψόμετρο λειτουργίας

0...2000 μέτρα

Θερμοκρασία αέρα περιβάλλοντος για αποθήκευση

-25...55 °C

Σχετική υγρασία αποθήκευσης

10 έως 80% μη συμπυκνωτικό

Υψόμετρο αποθήκευσης	0...10000 m
Επίπεδο ήχου	70 dB/1m
Καύσιμο θερμότητας	2798 Btu/h
Στόχος προστασίας IPIP	IP31

Επικοινωνίες & Διοίκηση
Πίνακα ελέγχου	Χρήστης με οθόνη αφής LCD

Μονάδες συσκευασίας
Μονάδα Τύπος συσκευασίας 1	ΕΠΕ
Αριθμός μονάδων στο πακέτο 1	1
Συσκευή 1 Υψόμετρο	2085 mm
Πακέτο 1 πλάτος	928 mm
Πακέτο 1 Διάρκεια	1728 mm
Συσκευή 1 Βάρος	1341 κιλά

Συμβατική εγγύηση
Εγγύηση	1 έτος επισκευή επί τόπου ή αντικατάσταση με εργοστασιακή έγκριση

Ετικέττες:

	EPWUPS10KU6PS	10 kVA/8 kW
checkbox	EPWUPS20KU6PS	20 kVA/16 kW
checkbox	EPWUPS30KU6PS	30 kVA/24 kW
checkbox	EPWUPS40KU6PS	40 kVA/32 kW
checkbox	EPWUPS40KU12PTS	40 kVA/32 kW
checkbox	EPWUPS50KU12PTS	50 kVA/40 kW
checkbox	EPWUPS60KU6PS	60 kVA/48 kW
checkbox	EPWUPS60KU12PTS	60 kVA/48 kW
checkbox	EPWUPS80KU6PS	80 kVA/64 kW
checkbox	EPWUPS80KU12PTS	80 kVA/64 kW
checkbox	EPWUPS100KU12PTS	100 kVA/80 kW
checkbox	EPWUPS120KU12PTS	120 kVA/96 kW
