Περιγραφή προϊόντων

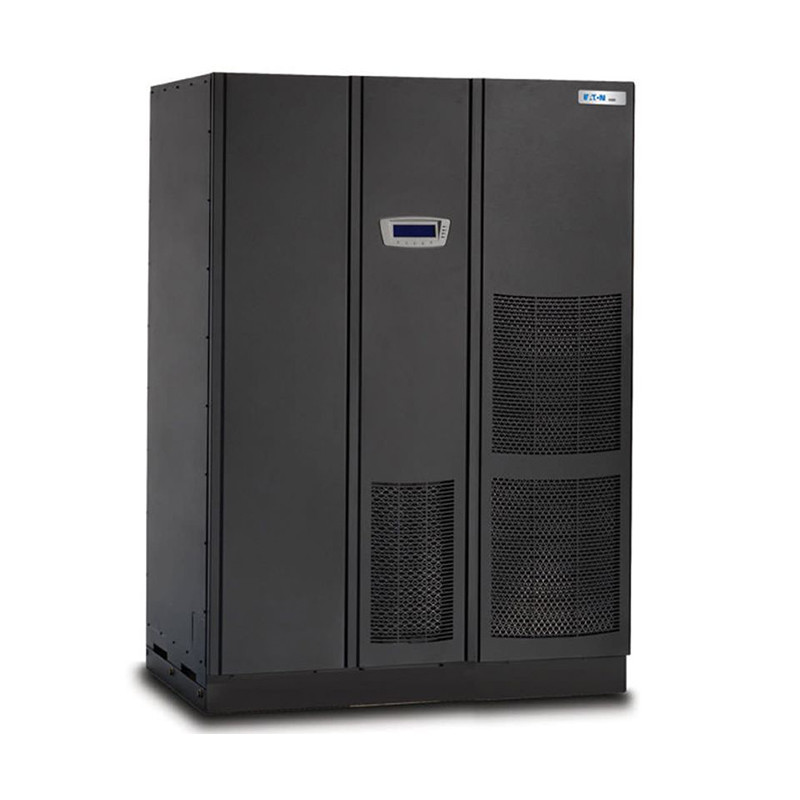

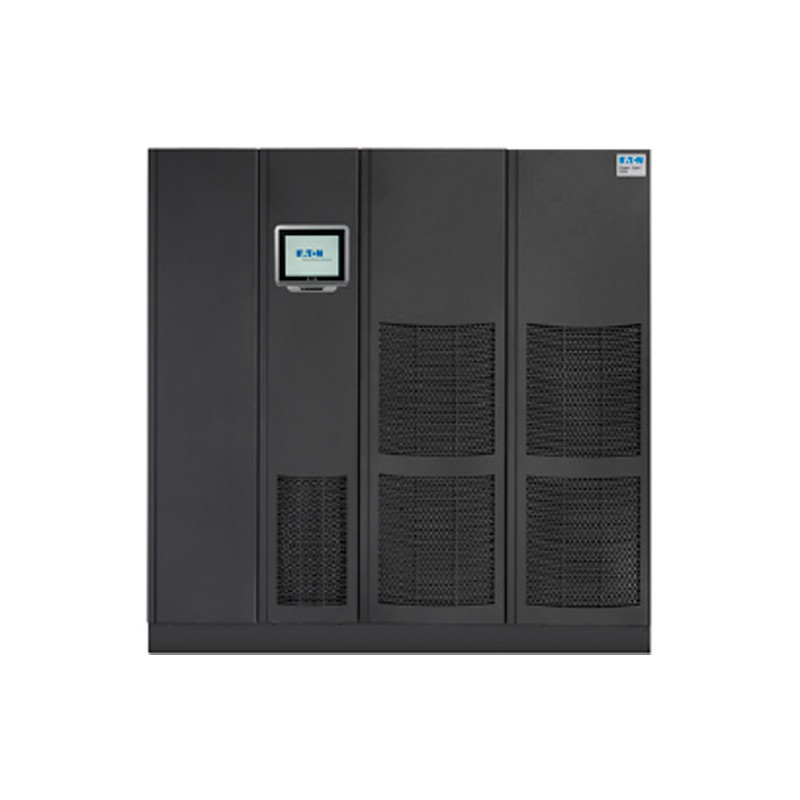

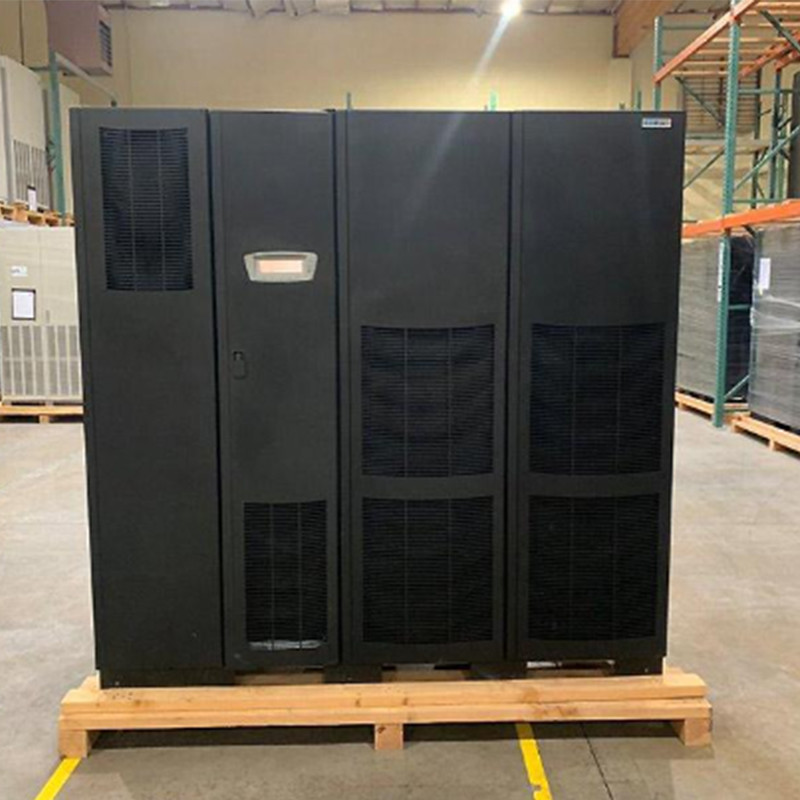

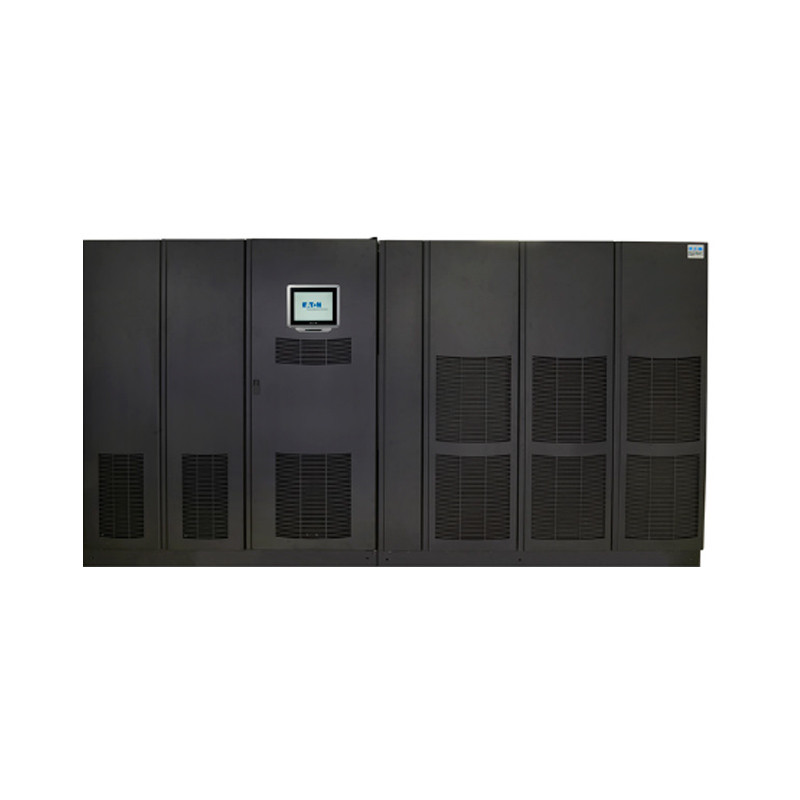

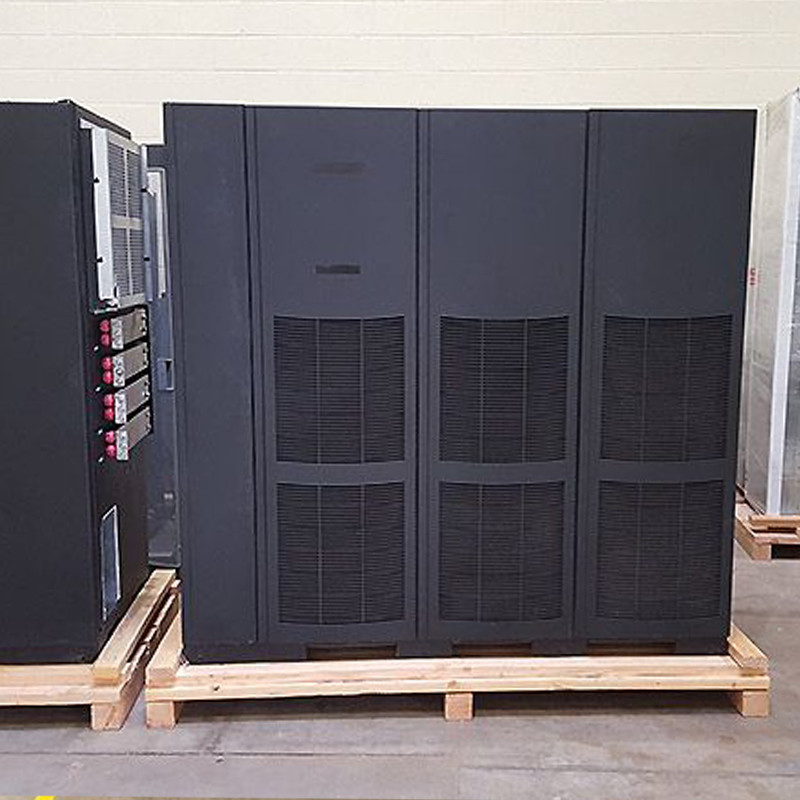

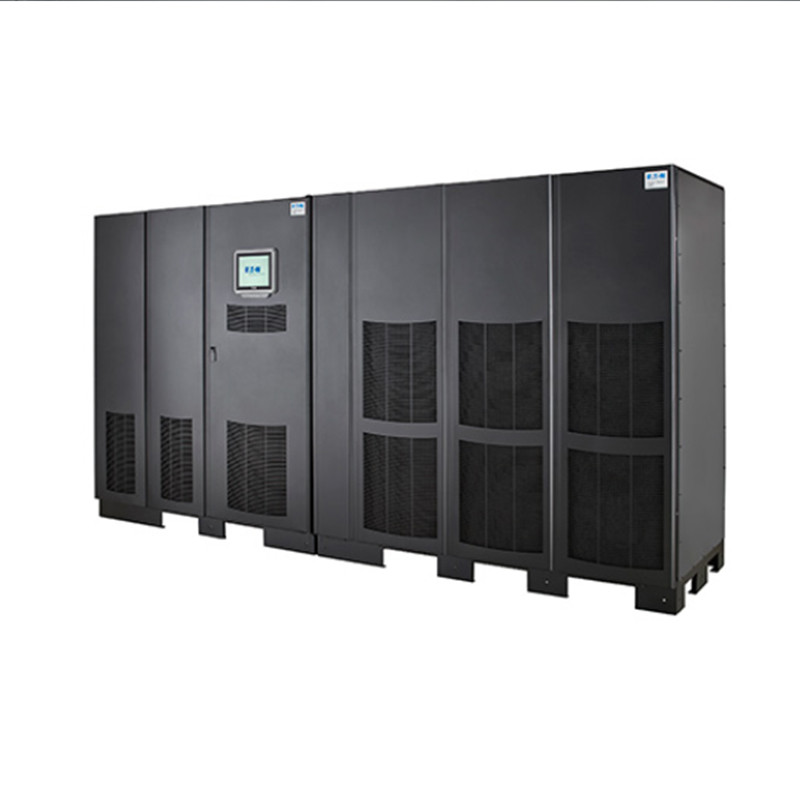

Eaton Power Xpert 9395 UPS 480V Eaton UPS ιόντων λιθίου

Εισαγωγή και επισκόπηση

Για περισσότερα από 40 χρόνια, η Eaton® είναι αφοσιωμένη στην παροχή των πιο προηγμένων τεχνολογικά προϊόντων για τις κρίσιμες για την αποστολή εφαρμογές των πελατών μας —μια δέσμευση που αποδεικνύεται από το Power XpertTM 9395 UPS.Με ένα άνευ προηγουμένου επίπεδο απόδοσης ισχύος, αξιοπιστίας και εξοικονόμησης ενέργειας, το υπερσύγχρονο 9395 έχει ανεβάσει τον πήχη στην τεχνολογία τριφασικής προστασίας ισχύος.

Το 9395 προσφέρει ένα ευρύ φάσμα ανώτερων πλεονεκτημάτων με γνώμονα τον πελάτη που δεν ταίριαζε με ανταγωνιστικές λύσεις UPS, όπως:

Κορυφαία βιωσιμότητα

• Οι υψηλότερες βαθμολογίες απόδοσης μειώνουν το κόστος κοινής ωφέλειας

• Χαμηλότερο συνολικό κόστος ιδιοκτησίας και αποτύπωμα άνθρακα κύκλου ζωής

• Το μικρότερο αποτύπωμα και βάρος

• Το χαμηλότερο κόστος μεταφοράς και εγκατάστασης

Ισχυρότερη απόδοση ισχύος

• Η χαμηλότερη είσοδος στο THD ενισχύει τη συμβατότητα με τα ανοδικά συστήματα ισχύος

• Χαμηλότερη έξοδος THD

• Βέλτιστο μέγεθος γεννήτριας

• Συμβατό τροφοδοτικό PFC

Υψηλότερη αξιοπιστία και διαθεσιμότητα

• Ασύρματο παράλληλο Powerware Hot Sync®

• Ανώτερη διαχείριση μπαταρίας

• Εγγενής πλεονασμός

• Κλιμακόμενη αρχιτεκτονική που προσαρμόζεται στις αυξανόμενες απαιτήσεις ισχύος

Ισχυρή διαχειρισιμότητα

• Ανώτερος έλεγχος και συνδεσιμότητα

• Η έγχρωμη οθόνη αφής 10 ιντσών παρέχει επιλογές μέτρησης και διαχείρισης

Η αξιόπιστη λύση

Παρέχοντας υψηλή διαθεσιμότητα για τα κρίσιμα συστήματά σας ανά πάσα στιγμή, το 9395 σχεδιάστηκε με πολυάριθμες τεχνολογικές εξελίξεις που δημιουργούν ένα άνευ προηγουμένου επίπεδο αξιοπιστίας, ενώ δίνουν έμφαση στη λειτουργικότητα-μείωση του MTTR και ενισχύοντας τη διαθεσιμότητα.

Ο σχεδιασμός διπλής μετατροπής προσφέρει την υψηλότερη δυνατή προστασία

Σε αντίθεση με κάποιες άλλες εμπορικά διαθέσιμες τεχνολογίες UPS, η σχεδίαση διπλής μετατροπής απομονώνει πλήρως την ισχύ εξόδου από όλες τις ανωμαλίες ισχύος εισόδου και παρέχει 100 τοις εκατό κλιματιζόμενη, τέλεια έξοδο ημιτονοειδούς κύματος—ρυθμίζοντας τόσο την τάση όσο και τη συχνότητα.Ακόμη και όταν παρουσιάζονται οι πιο σοβαρές διαταραχές ισχύος, η ισχύς εξόδου παραμένει σταθερή.Η τάση εξόδου THD διατηρείται εντός δύο τοις εκατό της ονομαστικής προδιαγραφής για γραμμικά φορτία και εντός πέντε τοις εκατό για μη γραμμικά φορτία—καθιστώντας το 9395 ιδανικό για υποστήριξη εξοπλισμού που είναι ευαίσθητος σε παραμορφωμένη τάση εισόδου.

Επιπλέον, το 9395 υπερέχει στην υποστήριξη κορυφαίων φορτίων συντελεστή ισχύος, τα οποία γίνονται όλο και πιο διαδεδομένα σε νέα ή ενημερωμένα κέντρα δεδομένων.Το 9395 χειρίζεται κορυφαία φορτία, έως και 0,9 συντελεστή ισχύος, χωρίς υποβάθμιση.

Επιλογή εγγενούς πλεονασμού

Έρευνες που επικεντρώνονται στην αποτελεσματικότητα στα κέντρα δεδομένων αποκαλύπτουν ότι τα UPS είναι συχνά υποφορτωμένα – συχνά σε λιγότερο από 50 τοις εκατό.Για να αξιοποιήσετε αυτή την τάση και να δημιουργήσετε ακόμη μεγαλύτερη αξιοπιστία, έχετε την επιλογή να διαμορφώσετε το 9395 με εγγενή πλεονασμό.Οι παραδοσιακοί κατασκευαστές UPS δεν μπορούν να προσφέρουν αυτήν την πρόσθετη διαθεσιμότητα χωρίς να προσθέσουν μια πιο δαπανηρή δεύτερη μονάδα UPS.

Επιλογή εγγενούς πλεονασμού: Όταν η χωρητικότητα είναι 50 τοις εκατό ή μικρότερη, οι μονάδες αδιάλειπτης ισχύος (UPM) του 9395 λειτουργούν αυτόματα ως πλεονάζοντα συστήματα N+1.

Βασικές εφαρμογές

• Μεγάλα κέντρα δεδομένων

• Εγκαταστάσεις συνεγκατάστασης

• Φάρμες διακομιστών

• Τηλεπικοινωνιακές εγκαταστάσεις

• πάροχοι υπηρεσιών Διαδικτύου

• Συστήματα μεταφορών

• Λειτουργίες ασφαλείας

• Εκπομπές και ψυχαγωγία

• Εξοπλισμός ελέγχου διαδικασίας

• Χρηματοοικονομικά συστήματα

• Λειτουργίες πιστωτικών καρτών

• Φροντίδα υγείας

• Βιομηχανικά συστήματα

• Πολλαπλές μονάδες ιατρικής απεικόνισης

Μέτρηση απόδοσης ισχύος: απόδοση, συντελεστής ισχύος και THD
Η απόδοση ισχύος, η οποία μετράται από την απόδοση του συστήματος, τον συντελεστή ισχύος εξόδου και το THD, είναι η βάση του 9395.
Είναι ο ισχυρός συνδυασμός αυτών των τριών στοιχείων του UPS που το κάνουν να ξεχωρίζει ως το κορυφαίο UPS στην κατηγορία του.Ο παρακάτω πίνακας δείχνει πώς συγκρίνεται το 9395 με σύστημα εξοικονόμησης ενέργειας (ESS) με ανταγωνιστικά μοντέλα UPS.Οι περισσότεροι κατασκευαστές πρέπει να χρησιμοποιούν φίλτρα εισόδου, τα οποία μειώνουν τον βαθμό απόδοσης τους, αλλά το 9395 δεν απαιτεί από αυτούς να αποκτήσουν εξαιρετική THD εισόδου.

Για παράδειγμα, ένα μεγάλο κέντρο δεδομένων (2,2 MVA) θα πραγματοποιούσε τις ακόλουθες εξοικονομήσεις χρησιμοποιώντας ένα 9395 με ESS σε σύγκριση με τα παραδοσιακά συστήματα N+1:

• Πρόσθετη εξοικονόμηση ενέργειας: 2.917 MW ώρες

• Πρόσθετη εξοικονόμηση άνθρακα: 2.523 τόνοι

• Ετήσια εξοικονόμηση κόστους: 315.708 $

Σύστημα εξοικονόμησης ενέργειας
Για να καταδειχθεί η σημασία της συνολικής απόδοσης του συστήματος σε σχέση με το επίπεδο φορτίου, το παρακάτω γράφημα δείχνει πώς η απόδοση γενικά μειώνεται καθώς μειώνεται το επίπεδο φορτίου.Γενικά, οι κατασκευαστές παραθέτουν μια βέλτιστη βαθμολογία απόδοσης σε πλήρες φορτίο.Στην πραγματικότητα, ωστόσο, τα περισσότερα τριφασικά UPS λειτουργούν στην περιοχή φορτίου 20-40%.Ως αποτέλεσμα, είναι εξαιρετικά σημαντικό να αξιολογείται η απόδοση ενός UPS σε ελαφρύτερα φορτία, όπως απεικονίζει αυτό το γράφημα.Η προαιρετική τεχνολογία ESS λειτουργεί με 99 τοις εκατό απόδοση ακόμη και σε χαμηλά επίπεδα φορτίου, παρέχοντας στους τελικούς χρήστες πραγματική εξοικονόμηση ενέργειας.

Δείτε την αποτελεσματικότητα με μια ματιά
Η νέα έγχρωμη οθόνη αφής 9395 της Eaton είναι μια οθόνη 10 ιντσών που επιτρέπει στους χρήστες να καταγράφουν δεδομένα σε πραγματικό χρόνο σχετικά με την απόδοση, την κατανάλωση και τις αλλαγές φορτίου, μαζί με πολλές άλλες δυνατότητες.

Χαρακτηριστικά και οφέλη:

• Δείτε την απόδοση, το επίπεδο φορτίου και την καθημερινή χρήση ενέργειας με μια ματιά

• Εντοπίστε τις τάσεις χρησιμοποιώντας τις ημερήσιες, μηνιαίες και ετήσιες οθόνες φόρτωσης προφίλ

• Παρακολουθήστε τη χρήση της μπαταρίας στο βελτιωμένο αρχείο καταγραφής μπαταρίας

• Παρακολουθήστε το χρόνο σε λειτουργίες υψηλής απόδοσης ESS και VMMS χρησιμοποιώντας τη νέα οθόνη στατιστικών στοιχείων

Το 9395 UPS αποκτά το SMART®
Το UPS 9395 είναι το πρώτο προϊόν ποιότητας ισχύος που έλαβε χρυσή πιστοποίηση Sustainable Materials Rating Technology (SMaRT®).Ως αποτέλεσμα, η UPS μπορεί να συνεισφέρει σε σημεία Leadership in Energy and Environmental Design (LEED®) για κτίρια και έργα που αναζητούν πιστοποίηση LEED.Τα προϊόντα SMART πρέπει να προσφέρουν πολλαπλά περιβαλλοντικά και οικονομικά οφέλη, όπως εξοικονόμηση κόστους, καινοτομία σχεδιασμού, διαφοροποίηση προϊόντων και επίσης να πληρούν τις απαιτήσεις περιβαλλοντικής απόδοσης του κύκλου ζωής.

Η πιστοποίηση SMaRT Gold της Eaton είναι το επόμενο βήμα για την Eaton στην τεκμηρίωση των περιβαλλοντικών πλεονεκτημάτων που σχετίζονται με την παραγωγή και τη χρήση του 9395. Το 9395 έχει ήδη περάσει αυστηρές δοκιμές για να λάβει την ονομασία Πράσινο Φύλλο του Eaton, το οποίο επαληθεύει ότι το 9395 προσφέρει εξαιρετικά, κορυφαία στον κλάδο περιβαλλοντικά οφέλη για τους πελάτες, τους καταναλωτές και τις κοινότητές μας

Το πιστοποιημένο SMART Gold 9395 μπορεί να συνεισφέρει πόντους σε δύο Κατηγορίες Πιστώσεων LEED: Πίστωση Καινοτομίας στο Σχεδιασμό και Πίστωση Ενέργειας και Ατμόσφαιρας.Για να μάθετε περισσότερα σχετικά με τις κατηγορίες πιστώσεων και το σύστημα πιστοποίησης USGBC LEED

Τεχνολογία Powerware Hot Sync: το αποκορύφωμα της αξιοπιστίας ισχύος και της διαθεσιμότητας συστημάτων

Σε συστήματα με πολλαπλές μονάδες αδιάλειπτης ισχύος (UPM), το 9395 αξιοποιεί τις δυνατότητες συγχρονισμού, κοινής χρήσης φορτίου και επιλεκτικού ταξιδιού της πατενταρισμένης τεχνολογίας Powerware Hot Sync της Eaton.Αυτές οι δυνατότητες είναι αναπόσπαστο μέρος της απόλυτης διαθεσιμότητας συστημάτων που είναι η κύρια απαίτηση για οποιαδήποτε παράλληλη διαμόρφωση UPS.

Βασικά χαρακτηριστικά σχεδιασμού των συστημάτων Hot Sync

• Κανένα σημείο αστοχίας σε επίπεδο συστήματος.

• Τα παράλληλα UPM λειτουργούν εντελώς ανεξάρτητα.μια μονάδα δεν μπορεί να επηρεάσει ή να παρεμβαίνει στις άλλες – κανένα σενάριο ντόμινο.

• Δεν απαιτείται πρόσθετο κύκλωμα για παράλληλη λειτουργία.οποιοδήποτε τυπικό UPS μπορεί να χρησιμοποιηθεί σε ένα παράλληλο σύστημα χωρίς τροποποίηση.

• Αυτή η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας και δοκιμασμένη τεχνολογία έχει αναπτυχθεί με επιτυχία σε χιλιάδες συστήματα σε όλο τον κόσμο.

Τεχνολογία ελέγχου συγχρονισμού
Ο έλεγχος συγχρονισμού διασφαλίζει ότι η έξοδος δύο ή περισσότερων ξεχωριστών UPS (μεμονωμένων μονάδων ή παράλληλων συστημάτων) παραμένει σε φάση μεταξύ τους, έτσι ώστε οι στατικοί διακόπτες μεταφοράς που συνδέονται μεταξύ των χωριστών διαδρομών διανομής να μπορούν να αλλάζουν κατάσταση απρόσκοπτα
όταν ειναι απαραίτητο.

Στατικό αυτόματο δέσιμο
Το σύστημα Static Auto Tie (SAT) ενισχύει ακόμη περισσότερο την αξιοπιστία, ώστε οι μεταφορές πλήρους φορτίου να μπορούν να πραγματοποιούνται αυτόνομα.Το σύστημα SAT προσθέτει έναν μόνο στατικό διακόπτη περιτυλίγματος στον διακόπτη σύνδεσης στο σύστημα Hot-Tie και, στη συνέχεια, προσθέτει έξυπνα χειριστήρια, ώστε ένα σύστημα προστασίας ισχύος που αποτελείται από δύο ή περισσότερα ξεχωριστά συστήματα UPS να μπορεί να μεταφέρει αυτόματα ολόκληρα φορτία σε περίπτωση βλάβης της μίας πλευράς ενός συστήματος διανομής Α/Β.Αυτό εξαλείφει την ανάγκη για πολλούς κατάντη στατικούς διακόπτες και δαπανηρή καλωδίωση.

Στη διαμόρφωση SAT που εμφανίζεται στο παρακάτω διάγραμμα, ένα κύκλωμα SAT μεταξύ των εξόδων των δύο μονάδων UPS μεταφέρει αυτόματα τα φορτία από το ένα στο άλλο όπως απαιτείται.Αυτή η λιγότερο περίπλοκη αρχιτεκτονική διπλής διαδρομής βελτιστοποιεί το σύστημα διανομής για την εξάλειψη των στοιχείων μεταγωγής σειράς και τη μείωση του πιθανού χρόνου διακοπής των φορτίων ενός καλωδίου ρεύματος έως και 50 τοις εκατό.Ως αποτέλεσμα, η αρχιτεκτονική SAT προσφέρει μια σειρά από πλεονεκτήματα, όπως:

• Μειωμένα έξοδα κεφαλαίου και κόστος εγκατάστασης

• Καταργήθηκε η ανάγκη για παραδοσιακούς διακόπτες στατικής μεταφοράς κατάντη

• Αυξημένη αξιοπιστία και αποτελεσματικότητα του συστήματος

• Μειωμένες απαιτήσεις συντήρησης

• Μειωμένες απαιτήσεις σε υπερυψωμένο χώρο δαπέδου

Εύκολη δοκιμή χωρητικότητας
Το 9395 έχει τη μοναδική ικανότητα να δοκιμάζει ολόκληρο το σύστημα ισχύος του υπό πίεση πλήρους φορτίου χωρίς την απαίτηση εξωτερικού φορτίου.Χωρίς συνδεδεμένο φορτίο, το 9395 μπορεί να δοκιμάσει όλα τα εξαρτήματα χειρισμού ισχύος του, συμπεριλαμβανομένων του ανορθωτή, του μετατροπέα, των επαφών, των ασφαλειών, των διαύλων ισχύος, των καλωδίων, των μπαταριών, του bypass (στατικός διακόπτης), των μαγνητών και των πυκνωτών φίλτρου.Το καθαρό αποτέλεσμα αυτής της καινοτόμου δοκιμής φορτίου είναι ότι δεν υπάρχουν τράπεζες φόρτωσης προς ενοικίαση, δεν υπάρχουν προσωρινές συνδέσεις φορτίου για να πραγματοποιηθούν και δεν υπάρχει σπατάλη ενέργειας.Επιπλέον, το 9395 έχει τη δυνατότητα να δοκιμάσει τον διακόπτη εισόδου παράκαμψης ανάντη
(BIB), τον διακόπτη εισόδου ανορθωτή (RIB) και όλα τα ηλεκτρικά καλώδια μεταξύ τους.Αυτή η λειτουργία δοκιμής φόρτωσης μπορεί να αντικαταστήσει τις περισσότερες παραδοσιακές δοκιμές τράπεζας φορτίου για να εξοικονομήσετε χρόνο και χρήμα κατά την εκκίνηση και τη θέση σε λειτουργία.Οι τεχνικοί πεδίου της Eaton εκπαιδεύονται να χρησιμοποιούν αυτή τη δυνατότητα δοκιμής φορτίου κατά τη διάρκεια μιας υπηρεσίας εκκίνησης για να εξασφαλίσουν τη βέλτιστη βαθμονόμηση, τη μέγιστη απόδοση και τον εγγενή πλεονασμό.

Η επεκτάσιμη, πλεονάζουσα αρχιτεκτονική πληροί τις τρέχουσες και μελλοντικές απαιτήσεις
Το 9395 συνδυάζει την αξιοπιστία και τον πλεονασμό ενός UPS πολλαπλών μονάδων σε μια ενσωματωμένη, προ-ενσύρματη λύση.Με μοναδικό, ευέλικτο σχεδιασμό που παρέχει επεκτασιμότητα, το UPS μπορεί να προσαρμοστεί στις μελλοντικές αλλαγές στις απαιτήσεις φορτίου και στις νέες απαιτήσεις για μεγαλύτερη αξιοπιστία χωρίς να απαιτείται η αγορά πρόσθετου UPS.Για παράδειγμα, το UPS 9395 σάς δίνει τη δυνατότητα να προσθέσετε UPM 275 kVA στο πεδίο για πλεονασμό ή χωρητικότητα N+1.

Ως αποτέλεσμα, μπορούν να παράγουν μια αναφορά που επαληθεύει αυτές τις δοκιμές και τη συνολική απόδοση του UPS.Όλες οι επισκέψεις προληπτικής συντήρησης που περιλαμβάνονται στα σχέδια σέρβις PowerTrust για το 9395 περιλαμβάνουν αυτή τη μοναδική δυνατότητα δοκιμής φορτίου για να διασφαλιστεί ότι το UPS λειτουργεί βέλτιστα.Επικυρώνει επίσης την απόδοση ενός εγκατεστημένου UPS και μπορεί να προσομοιώσει διάφορες λειτουργίες και μεταφορές ισχύος.

Εύκολη ροή ισχύος δοκιμής χωρητικότητας

System Bypass Module: απαράμιλλη ευελιξία για το παράλληλο σύστημα UPS σας
Τέσσερις δεκαετίες εμπειρίας στην παράλληλη εγκατάσταση μεγάλων συστημάτων UPS ενσωματώνονται σε αυτή τη νεότερη μονάδα System Bypass Module (SBM) από την Eaton.Για χρήση με παράλληλα συστήματα πολλαπλών μονάδων 9395, το περίβλημα του πίνακα διανομής περιλαμβάνει έναν κεντρικό στατικό διακόπτη.Μπορείτε να το παραγγείλετε είτε με στιγμιαία είτε με συνεχή λειτουργία, μαζί με διακόπτες κυκλώματος σε επίπεδο συστήματος για παράκαμψη, έξοδο συστήματος UPS, προστασία με ανάδραση και συντήρηση ή λειτουργίες παράκαμψης «αναδίπλωσης».Τέσσερις αξιολογήσεις είναι διαθέσιμες στάνταρ: 1200A, 2000A, 3000A και 4000A.Το προσαρμόσιμο ντουλάπι διαθέτει έγχρωμη οθόνη LCD 10 ιντσών για εμφάνιση της κατάστασης έως και 32 από τις μονάδες UPM και παρέχει μια διαισθητική διεπαφή χειρισμού.

Η ευαίσθητη στην αφή οθόνη SBM δείχνει μια γραφική προβολή ολόκληρου του συστήματος μίας γραμμής, με εύχρηστα χειριστήρια και γρήγορη πρόσβαση σε βασικές πληροφορίες όπως ο χρόνος μπαταρίας που απομένει, το ιστορικό συμβάντων/συναγερμών, η μέτρηση συστήματος για kW και kVA, τάση, ρεύμα, συχνότητα , συντελεστής ισχύος και ισορροπίας φάσης.Το SBM παρέχει επίσης συνδέσεις τερματικού για εισόδους συναγερμού κτιρίου σε επίπεδο συστήματος και εξόδους ρελέ.Για να βελτιωθεί η ευελιξία, το τμήμα χειριστηρίων/παρακολούθησης συστήματος μπορεί επίσης να αναπτυχθεί σε προσαρμοσμένους ή τρίτους εξοπλισμούς διανομής, για να διασφαλιστεί ότι τα πιο αξιόπιστα στοιχεία παρακολούθησης και φιλικά προς το χρήστη περιλαμβάνονται στα εναλλακτικά εξαρτήματα κυκλώματος ισχύος.

Το Eaton SBM ενσωματώνει τα ακόλουθα χαρακτηριστικά της τεχνολογίας παραλληλισμού Powerware Hot Sync, η οποία έχει καθορίσει τις πιο κρίσιμες για την αποστολή διαμορφώσεις UPS της Eaton εδώ και δεκαετίες:

• Ο πολλαπλός συγχρονισμός UPS και η κοινή χρήση φορτίου επιτυγχάνονται χωρίς εξάρτηση από δίκτυα καλωδίωσης μεταξύ των μονάδων.

• Αρχιτεκτονική peer-to peer που λειτουργεί το παράλληλο σύστημα χωρίς την ανάγκη για μερίδιο κύριου φορτίου ή κύριους ελέγχους συγχρονισμού.Το σύστημα λειτουργεί χωρίς κεντρικό κύκλωμα ελέγχου.

• Αρχιτεκτονική διαύλου Control Area Network (CAN) για εξασφάλιση ακριβούς κατανομής φορτίου <3% σε πλήρες φορτίο συστήματος.

• Καμία βλάβη σε ένα σημείο στο σύστημα μετάδοσης κίνησης ή στο χειριστήριο.

Πολύ μειωμένο αποτύπωμα
Το UPS 9395 προσφέρει το μικρότερο αποτύπωμα και το χαμηλότερο βάρος από οποιοδήποτε UPS στην κατηγορία του—50 έως 60 τοις εκατό λιγότερο από τις ανταγωνιστικές μονάδες.Στην πραγματικότητα, το 9395 ταιριάζει με μια περιττή σχεδίαση στο ίδιο αποτύπωμα με ένα παραδοσιακό, μη περιττό UPS.Το μικρότερο αποτύπωμα του 9395 όχι μόνο μειώνει το συνολικό κόστος ιδιοκτησίας, αλλά παρέχει επίσης ένα UPS που έχει περίπου το μισό βάρος των παλαιών και ανταγωνιστικών συστημάτων.Ως αποτέλεσμα, το κόστος μεταφοράς είναι πολύ χαμηλότερο και το μικρότερο μέγεθος και βάρος του UPS καθιστούν πολύ πιο εύκολο τον χειρισμό του.Στην πραγματικότητα, το 9395 χωράει εύκολα σε όλες τις πόρτες και μπορεί να μεταφερθεί σε ανελκυστήρες εμπορευμάτων.Σε αντίθεση με ορισμένα μεγαλύτερα και βαρύτερα συστήματα, δεν χρειάζεται να το αποσυναρμολογήσετε για να το τοποθετήσετε σε ανελκυστήρες ή μέσα από πόρτες, κάτι που μπορεί να προκαλέσει σημαντικές καθυστερήσεις και να αυξήσει το κόστος.

Το UPS 9395 προσφέρει το μικρότερο αποτύπωμα και το χαμηλότερο βάρος από οποιοδήποτε UPS στην κατηγορία του—50 έως 60 τοις εκατό λιγότερο από τις ανταγωνιστικές μονάδες.Στην πραγματικότητα, το 9395 ταιριάζει με μια περιττή σχεδίαση στο ίδιο αποτύπωμα με ένα παραδοσιακό, μη περιττό UPS.Το μικρότερο αποτύπωμα του 9395 όχι μόνο μειώνει το συνολικό κόστος ιδιοκτησίας, αλλά παρέχει επίσης ένα UPS που έχει περίπου το μισό βάρος των παλαιών και ανταγωνιστικών συστημάτων.Ως αποτέλεσμα, το κόστος μεταφοράς είναι πολύ χαμηλότερο και το μικρότερο μέγεθος και βάρος του UPS καθιστούν πολύ πιο εύκολο τον χειρισμό του.Στην πραγματικότητα, το 9395 χωράει εύκολα σε όλες τις πόρτες και μπορεί να μεταφερθεί σε ανελκυστήρες εμπορευμάτων.Σε αντίθεση με ορισμένα μεγαλύτερα και βαρύτερα συστήματα, δεν χρειάζεται να το αποσυναρμολογήσετε για να το τοποθετήσετε σε ανελκυστήρες ή μέσα από πόρτες, κάτι που μπορεί να προκαλέσει σημαντικές καθυστερήσεις και να αυξήσει το κόστος.

Ελαχιστοποιούνται οι απαιτήσεις και τα έξοδα καλωδίωσης
Σε ένα ολοκληρωμένο σύστημα όπως το 9395, τα συστήματα πολλαπλών μονάδων φτάνουν προ-καλωδιωμένα χωρίς να χρειάζεται να εκτελούν δαπανηρή και χρονοβόρα καλωδίωση μεταξύ των μονάδων για τροφοδοσία και επικοινωνίες μεταξύ των μονάδων και της μονάδας παράκαμψης συστήματος.Λαμβάνοντας υπόψη το αυξανόμενο κόστος για πρώτες ύλες όπως ο χαλκός, αυτή η εξοικονόμηση μπορεί να είναι σημαντική.Η καλωδίωση εισέρχεται στο UPS 9395 είτε από το πάνω είτε από το κάτω μέρος του ντουλαπιού για να παρέχει ευκολότερη και πιο ευέλικτη εγκατάσταση.

Μπαταρίες: η καρδιά κάθε UPS
Όταν μια διακοπή ρεύματος κοινής ωφέλειας προκαλεί τη μετάβαση ενός UPS σε τροφοδοσία μπαταρίας, είναι επιτακτική ανάγκη αυτές οι μπαταρίες να είναι υγιείς, φορτισμένες και να ανταποκρίνονται στην εργασία.Η ακατάλληλη διαχείριση της μπαταρίας είναι η νούμερο ένα αιτία διακοπής λειτουργίας.Πολλές μπαταρίες UPS που κυκλοφορούν σήμερα στην αγορά φορτίζονται συνεχώς - μια διαδικασία που υποβαθμίζει την εσωτερική χημική σύνθεση της μπαταρίας με την πάροδο του χρόνου, μειώνοντας την πιθανή διάρκεια ζωής της μπαταρίας έως και 50 τοις εκατό.Για να αντιμετωπιστεί αυτό, το 9395 χρησιμοποιεί ένα κύκλωμα ανίχνευσης και μια καινοτόμο τεχνική φόρτισης τριών σταδίων για να παρατείνει σημαντικά τη διάρκεια ζωής της μπαταρίας και να βελτιστοποιήσει τον χρόνο επαναφόρτισης.Επιπλέον, η φόρτιση με αντιστάθμιση θερμοκρασίας παρακολουθεί τις αλλαγές θερμοκρασίας και προσαρμόζει τον ρυθμό φόρτισης για να παρατείνει τη διάρκεια ζωής της μπαταρίας.

Παρακολουθήστε τις μπαταρίες για βέλτιστη ετοιμότητα
Οι πρόοδοι στο υλικολογισμικό και την ψηφιακή τεχνολογία επιτρέπουν στο 9395 να προσφέρει εξελιγμένες λειτουργίες παρακολούθησης και διαχείρισης μπαταρίας που θα περιμένατε να βρείτε μόνο σε ακριβά πρόσθετα συστήματα, όπως:

• Ο υπολειπόμενος χρόνος λειτουργίας της μπαταρίας υπολογίζεται χρησιμοποιώντας δεδομένα φόρτωσης συστήματος και τάσης εκφόρτισης μπαταρίας, καθώς και εσωτερικά σημεία ανίχνευσης για δεδομένα τάσης και ρεύματος.

• Δοκιμή κυκλώματος μπαταρίας - πραγματοποιείται περιοδικός έλεγχος πλήρους φορτίου της σειράς μπαταρίας για να διασφαλιστεί ότι δεν υπάρχουν ανοιχτά κυκλώματα ή αδύναμα κελιά που θα μπορούσαν να θέσουν σε κίνδυνο την απόδοση της μπαταρίας και τη διαθεσιμότητα του συστήματος.

Εκτός από αυτές τις ενσωματωμένες λειτουργίες παρακολούθησης, προσφέρουμε ασφαλή, απομακρυσμένη παρακολούθηση ενός έτους για την παροχή 24x7 σε πραγματικό χρόνο παρακολούθησης περισσότερων από 100 UPS και συναγερμούς μπαταρίας με το eNotify.Αυτές οι πληροφορίες σε πραγματικό χρόνο είναι κρίσιμες για να σας βοηθήσουν να λάβετε αποφάσεις διαχείρισης, από τον προγραμματισμό προληπτικής συντήρησης έως τον προσδιορισμό του καλύτερου τρόπου μείωσης των φορτίων κατά τη διάρκεια μιας διακοπής λειτουργίας.

Εξασφαλίζοντας τη βέλτιστη υγεία και διαθεσιμότητα της μπαταρίας, οι λειτουργίες παρακολούθησης μπαταρίας αυξάνουν την αξιοπιστία του 9395 πέρα από οποιοδήποτε άλλο UPS στην κατηγορία του.

Εκτός από την εγγύηση και το πρώτο έτος επιτόπιας κάλυψης, η Eaton προσφέρει μια μεγάλη ποικιλία συμφωνιών υποστήριξης για συνεχή συντήρηση προληπτικής και έκτακτης ανάγκης.Τα προγράμματα υπηρεσιών PowerTrust περιλαμβάνουν:

• Προγραμματισμένη προληπτική συντήρηση UPS και μπαταρίας

• Κάλυψη ανταλλακτικών και εργασίας για ηλεκτρονικά είδη και/ή μπαταρίες

• Εργοστασιακά εκπαιδευμένοι τεχνικοί με γνήσια ανταλλακτικά και διαγνωστικά εργαλεία Eaton

• Υπηρεσία απομακρυσμένης παρακολούθησης eNotify

• Διαθέσιμη κάλυψη: 24x7, απόκριση οκτώ τεσσάρων δύο ωρών ή 8x5 απόκριση την επόμενη εργάσιμη ημέρα

• Πρόσβαση τεχνικής υποστήριξης 24x7

Υπηρεσία απομακρυσμένης παρακολούθησης eNotify
Όλα τα προγράμματα εξυπηρέτησης PowerTrust περιλαμβάνουν την υπηρεσία απομακρυσμένης παρακολούθησης eNotify της Eaton, η οποία επιτρέπει στους τεχνικούς σέρβις της Eaton να παρακολουθούν εξ αποστάσεως το UPS και τις μπαταρίες σας χρησιμοποιώντας μονόδρομα email.Με τεχνικούς εμπειρογνώμονες διαθέσιμους για άμεση ανταπόκριση και επίλυση πολλών προβλημάτων από απόσταση, το eNotify διαθέτει 24x7 παρακολούθηση σε πραγματικό χρόνο 100+ UPS και συναγερμούς μπαταρίας.

Η υπηρεσία eNotify σάς παρέχει μηνιαίες αναφορές που περιγράφουν λεπτομερώς την τρέχουσα υγεία του 9395 UPS σας.Η αναφορά παρακολούθησης πελατών παρέχει πληροφορίες σχετικά με τις τάσεις, τα φορτία και τους εξωτερικούς παράγοντες της μονάδας σας, όπως η θερμοκρασία και η υγρασία.Επιπλέον, η αναφορά παρέχει πληροφορίες σχετικά με τις συνδεδεμένες μπαταρίες και τη διαθεσιμότητα του συστήματος.Όλοι αυτοί οι παράγοντες συμβάλλουν στη βαθμολογία του σχετικού δείκτη υγείας (RHI) που σας επιτρέπει να συγκρίνετε την υγεία της μονάδας σας με τα βέλτιστα επίπεδα λειτουργίας του Eaton.

Περιλαμβάνεται επίσης η προληπτική παρακολούθηση.Κατά τη λήψη τόσο των μηνυμάτων ηλεκτρονικού ταχυδρομείου κατάστασης όσο και των συμβάντων, οι ανωμαλίες ελέγχονται για εισερχόμενα αρχεία καταγραφής δεδομένων παραμετρικών ή συμβάντων.Εάν εντοπιστεί μια ανωμαλία, οι αναλυτές του Eaton μελετούν περαιτέρω τα δεδομένα για πιθανές επικείμενες αστοχίες και λαμβάνουν τα κατάλληλα μέτρα.Οι ακόλουθοι κρίσιμοι συναγερμοί παρέχονται από το eNotify:

• Η ισχύς εξόδου του UPS θα απενεργοποιηθεί μετά τη ρυθμισμένη περίοδο καθυστέρησης

• Υπάρχει συναγερμός χαμηλής μπαταρίας

• Εντοπίστηκε σφάλμα υλικού UPS

• Η μπαταρία του UPS έχει αποφορτιστεί πλήρως

• Εντοπίστηκε σφάλμα μετατροπέα UPS

• UPS εσωτερικά παράκαμψη

• Η έξοδος UPS έχει απενεργοποιηθεί

• Υπάρχει συνθήκη επικείμενου τερματισμού λειτουργίας του UPS

• Έχει εντοπιστεί βλάβη μιας ή περισσότερων ασφαλειών

• Ένα ρελέ, ένας επαφές ή ένας διακόπτης έχει αποτύχει

Η Υπηρεσία Απομακρυσμένης Παρακολούθησης eNotify παρέχει σιγουριά ότι η Eaton παρακολουθεί συνεχώς το 9395 σας και συνδυάζει τους τεχνικούς πόρους και τους τεχνικούς πεδίου όπως απαιτείται για να ανταποκρίνεται γρήγορα σε κρίσιμους συναγερμούς.

Δυνατότητες παρακολούθησης, ελέγχου και αναφοράς

Διευρυμένη λύση: Συνδεσιμότητα Ethernet

Η κάρτα UPS Power Xpert® Gateway σάς επιτρέπει να συνδέσετε το UPS 9395 απευθείας στο δίκτυο Ethernet και στο Internet.Με τον ενσωματωμένο διακομιστή Web παρέχει πληροφορίες για μία ή περισσότερες μονάδες UPS από απόσταση, χωρίς πρόσθετο λογισμικό.

• Παρακολουθεί εξ αποστάσεως τα ακόλουθα κρίσιμα δεδομένα:

Χρήση ενέργειας UPS

Ποσοστό φόρτωσης

Κατάσταση μπαταρίας, συναγερμού και τμήματος φορτίου

THD και ισχύς εξόδου

• Διαμορφώστε τον παράγοντα τερματισμού λειτουργίας και ρυθμίστε τα προγράμματα τερματισμού λειτουργίας του UPS, καθώς και τη δοκιμή και τον έλεγχο του UPS από απόσταση

• Διατηρεί αυτόματα αρχεία καταγραφής δεδομένων, διαστημάτων και συμβάντων με χρονική σήμανση για ανάλυση παραμέτρων ισχύος και ενέργειας

• Ενσωματώνει το UPS σας σε υπάρχοντα συστήματα διαχείρισης κτιρίων ή διαχείρισης δικτύου

Ολοκληρωμένη λύση: Power Xpert Software and Reporting
Το Power Xpert Reporting ανεβάζει το UPS, το κέντρο δεδομένων και την παρακολούθηση του ιστότοπού σας στο επόμενο επίπεδο.Σας επιτρέπει να βλέπετε προηγούμενες μεμονωμένες μετρήσεις, γραφήματα τάσεων και συμβάντα.Αναλύει τα πολύπλοκα δεδομένα από πολλαπλούς ιστότοπους και τα αναλύει σε εύκολα κατανοητές γραφικές αναφορές.

Οφέλη:

• Πληροφορίες ανάλυσης με μια ματιά, δείτε γρήγορα

Αποθέματα ισχύος

Πιθανοί χρήστες υψηλής ισχύος

Όπου καταναλώνεται ενέργεια και πρότυπα χρήσης

Μοτίβα συμβάντων ποιότητας ρεύματος, τάσης και αρμονικής ισχύος και τάσεις επανεμφάνισης με την πάροδο του χρόνου

Ενδείξεις θερμοκρασίας και υγρασίας

• Γνωρίστε αμέσως τα PUE και DCiE σας και πώς αλλάζουν με τις προσπάθειες εξοικονόμησης ενέργειας

• Γνωρίστε την κατανάλωση ενέργειας IT σε σχέση με την κατανάλωση ενέργειας εκτός πληροφορικής

• Δέκα πρότυπα αναφορών που καλύπτουν διάφορες ενεργειακές και πράσινες ανάγκες αναφοράς

• Βοήθεια με πιστοποίηση LEED

Ισχυρή λύση: Λογισμικό Power Xpert
Μόλις το 9395 συνδεθεί στο δίκτυο μέσω της κάρτας Power Xpert Gateway UPS, μπορείτε να συγκεντρώσετε και να αναλύσετε δεδομένα με το λογισμικό Power Xpert.

Οφέλη:

• Παρακολουθήστε ολόκληρο το κέντρο δεδομένων ή το σύστημα ισχύος σας δίνοντάς σας τη μεγάλη εικόνα της ποιότητας ενέργειας και της χρήσης ενέργειας για την προληπτική αντιμετώπιση προβλημάτων

• Γραφικές και με μια ματιά προβολές χρήστη που επιτρέπουν την ταυτόχρονη παρακολούθηση πολλαπλών UPS και άλλου εξοπλισμού

• Επιτρέπει την πλήρη δυνατότητα παρακολούθησης συστημάτων Powerware Hot Sync

• Καταγραφή δεδομένων, διαστημάτων και συμβάντων με χρονική σήμανση για παραμέτρους ισχύος και ενέργειας από τα UPS 9395 σας, καθώς και διανομή ισχύος και άλλο εξοπλισμό του συστήματος ισχύος

Ετικέττες:

Τόπος καταγωγής	Κίνα
Μάρκα	Eaton
Πιστοποίηση	CE
Αριθμό μοντέλου	Eaton 9395 UPS
Συσκευασία λεπτομέρειες	Καρτόνια
Χρόνος παράδοσης	30 ημέρες
Όροι πληρωμής	T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς	1000 τεμάχια/μήνα

Ονομασία προϊόντος	Ηλεκτρονική ενέργεια	Επίπεδο ισχύος	200-1200 kVA
Διάταξη	380 / 400 / 415 / 480V	Τύπος προϊόντος	Μορφωματικό UPS
Συχνότητα	50 / 60 Hz	Αποτελεσματικότητα	99% με σύστημα εξοικονόμησης ενέργειας (έως 97% (480V) και 96% (600V και 400V) σε διπλή μετατροπή)
Ακούσιμο θόρυβο	Τόσο χαμηλά όσο 75dBA @ 1 μέτρο	Δυνατότητα επανεξάρτησης N+1	- Ναι, ναι.
Πεδίο αναβαθμιζόμενο	- Ναι, ναι.	Μονάδα παράκαμψης συστήματος	Συμπεριλαμβάνεται
Τεχνολογία	480V πρότυπα, 600/575V και 400/415V προαιρετικά	Δυναμική τάση	480V πρότυπα, 600/575V και 400/415V προαιρετικά
Μετατροπέας	PWM με διακόπτη IGBT	Τύποι μπαταριών	VRLA, AGM, υγρό κύτταρο, ιόντα λιθίου
Δυναμικό μπαταρίας	480V	Μέθοδος χρέωσης	Τεχνολογία ABM ή πλωτή, επιλογή
Πίνακας ελέγχου (LCD)	Χρωματική οθόνη αφής	Επιλογές	Εξωτερική παράκαμψη συντήρησης,PDU,RPP και STS,Μονάδα παράκαμψης συντήρησης,καμπίνα αντιστοίχισης,Δι
Πιστοποιητικά	CB, IEC 62040-2,C3 όρια
Επισημαίνω	Ηλεκτρονική ενέργεια , 480V Eaton UPS ιόντων λιθίου

	Model	Power
checkbox	9395 200KVA	200KVA
checkbox	9395 250KVA	250KVA
checkbox	9395 300KVA	300KVA
checkbox	9395 400KVA	400KVA
checkbox	9395 500KVA	500KVA
checkbox	9395 600KVA	600KVA
checkbox	9395 825KVA	825KVA
checkbox	9395 900KVA	900KVA
checkbox	9395 1100KVA	1100KVA
checkbox	9395 1200KVA	1200KVA
